Löggiltur rafverktakiEskifjörðurFrá 2002

Straumur á réttum stað

Alhliða rafverktaki í Fjarðabyggð frá 2002. Fiskvinnsla, útgerð og heimili — sama hvort verkið er frystipressa eða eldhústengill.

01 — Aðaltafla

Allt byrjar í töflunni

Inntak 3×63 A. Aðalrofi, yfirspennuvörn og lekaliðar á öllum greinum. Hver grein merkt — ekki með tússi á límbandi.

02 — Greinar

Ein grein, eitt hlutverk

Lýsing, tenglar, eldavél og þvottahús fá sína grein hvert. Það kostar lítið við nýlögn og sparar heilan dag þegar eitthvað slær út.

03 — Hleðsla

Hleðslustöð á fastri tengingu

Eigin grein, lekaliði af gerð A eða B — aldrei AC — og jarðtenging sem er mæld, ekki gert ráð fyrir. Fasttenging er fagmannsverk.

04 — Álagsstýring

Þegar bílarnir verða fleiri

Í fjölbýli dugar inntakið ekki fyrir allar stöðvar á fullu afli. Álagsstýring skiptir því sem til er — í stað þess að stækka heimtaugina.

Inntak 3×63 A Álag 18,4 kW Greinar 0 / 14 Lekaliði 30 mA · A

Skrunaðu

Eskifjörður: byggðin við fjörðinn undir fjallinu.

Eskifjörður — Fjarðabyggð Þjónustusvæði frá 2002 65°04′N 14°01′V

Það sem við gerum

Fiskvinnsluhús, skip, íbúðarhús og atvinnuhúsnæði í Fjarðabyggð. Öll verk skráð í öryggisstjórnunarkerfi og skilað til HMS.

Nýlagnir

Raflagnir í nýbyggingar frá fyrstu teikningu. Við teiknum greinaskiptinguna áður en fyrsta rörið fer í mót.

Skil: Neysluveituskýrsla
Ábyrgð: 5 ár á vinnu

Töfluskipti

Gamlar vartöflur út, nýjar greinatöflur inn með lekaliðum á öllum greinum. Húsið er straumlaust í fjóra til sex tíma.

Tími: 1 dagur
Skil: Mælingaskýrsla

Hleðslustöðvar

Fasttengdar stöðvar fyrir heimili og fjölbýli, með álagsstýringu þar sem inntakið leyfir ekki fullt afl á allar stöðvar.

Afl: 7,4–22 kW
Tenging: Föst, eigin grein

Bilanaþjónusta

Þegar vinnslulína stöðvast kostar hver klukkustund. Við mælum einangrun og lekastraum í stað þess að giska á hvaða grein það var.

Svæði: Fjarðabyggð
Sími: 476 1500

Úttektir og mælingar

Ástandsskoðun fyrir kaup eða sölu: einangrunarmæling, lekaliðapróf, jarðskautsmæling og skýrsla með myndum.

Skil: Skýrsla með myndum
Mælt: Einangrun · jörð · leki

Fiskvinnsla og útgerð

Rafmagn og stjórnbúnaður í vinnslusölum, frystikerfum og um borð. Umhverfi þar sem salt, raki og þvottur eyðileggja það sem ekki er rétt valið.

Vörn: IP66 og hærra
Efni: Ryðfrítt · sjávarþolið

Einlínumyndin sem fylgir

Hvert verk skilar teikningu af töflunni eins og hún er, ekki eins og hún átti að verða. Hún fer í töfluskápinn og í skýrsluna.

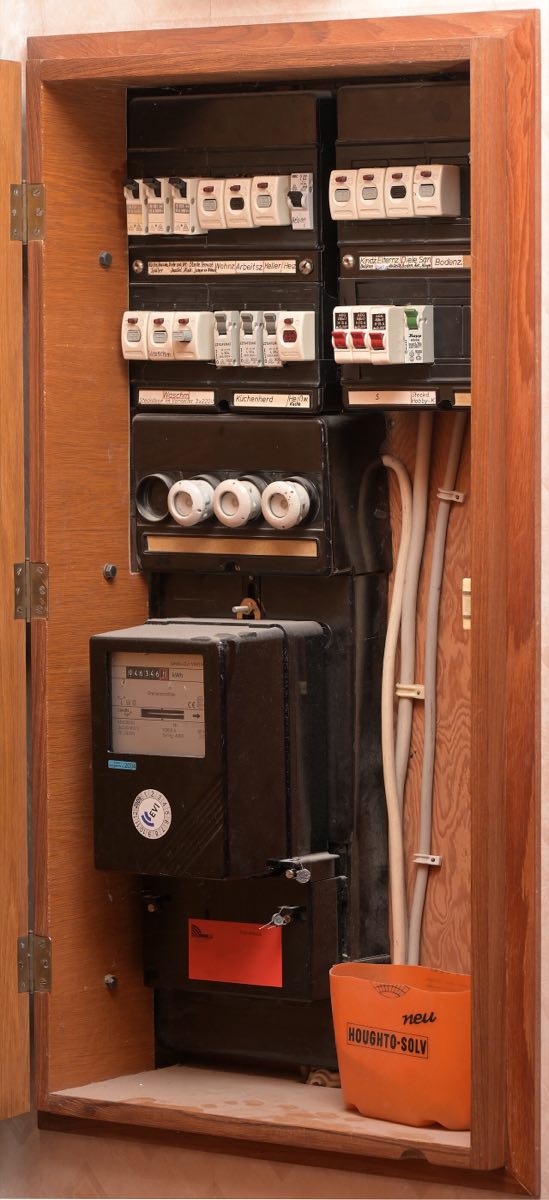

Gömul tafla í viðarskáp: handskrifaðir miðar, vartappar og bræðivör. — Svona lítur taflan út sem við skiptum út

Litirnir eru ekki skraut

Fasalitir eru staðlaðir. Þegar næsti rafvirki opnar töfluna á hann að geta lesið hana án þess að mæla allt upp á nýtt.

L1 — brúnnFasi 1 · 230 V við N

L2 — svarturFasi 2

L3 — grárFasi 3 · 400 V milli fasa

N — blárNúllleiðari

PE — græn-gulurJarðleiðari · aldrei notaður í annað

Hleðslustöðvar sem standast

Fasttengd hleðslustöð er ekki heimilistæki. Hún er föst raflögn og þarf löggiltan rafverktaka.

Það sem við gerum alltaf

Eigin grein frá töflu. Hleðslustöð deilir ekki grein með tenglum eða þvottavél.
Lekaliði af gerð A eða B. Gerð AC ræður ekki við jafnstraumsleka frá hleðslutækinu og er óheimil.
Jarðtenging mæld. Við mælum jarðskautið og skráum gildið — við gerum ekki ráð fyrir því.
Álagsútreikningur. Við reiknum hvað heimtaugin þolir áður en stöðin er valin, ekki eftir á.
Skýrsla til HMS. Neysluveituskýrslu skilað rafrænt við verklok.

Algengasta villan

Stöð tengd í venjulegan tengil með framlengingarsnúru. Snúran hitnar, tengillinn bráðnar og lekaliðinn slær ekki út því hann er af rangri gerð.

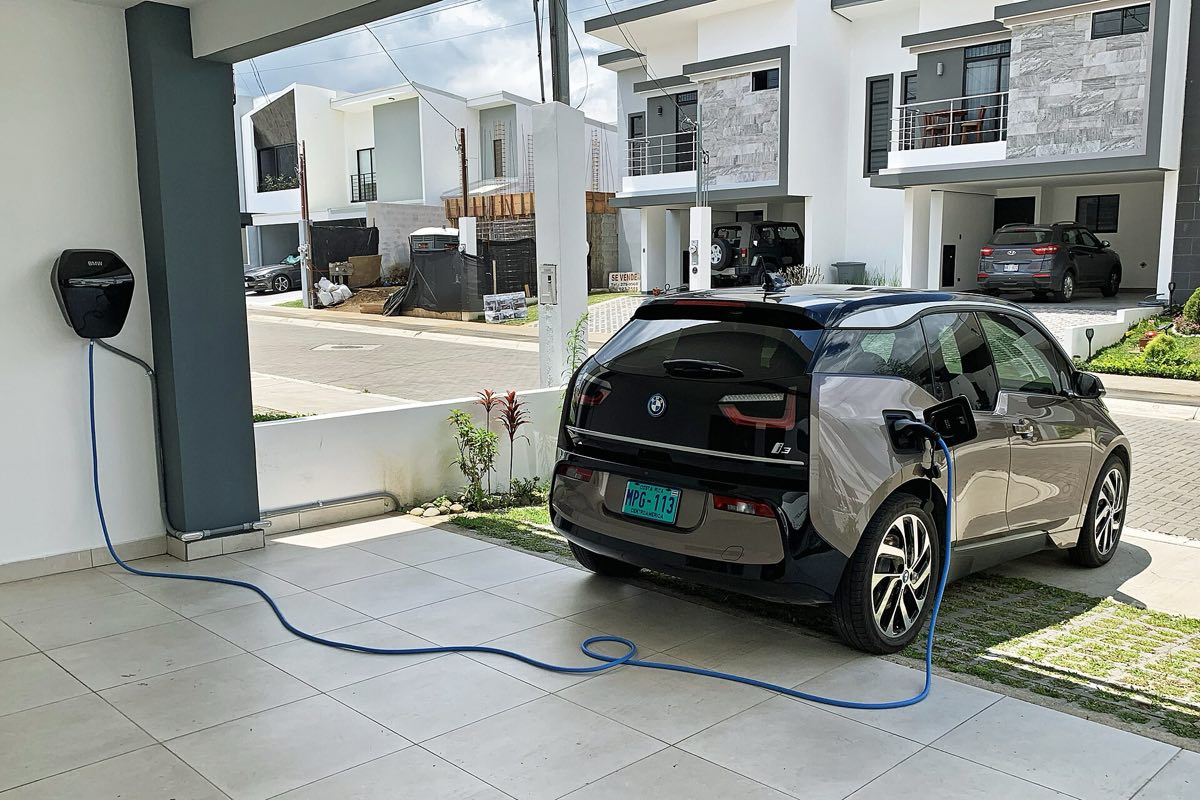

Fasttengd hleðslustöð á vegg við bíl í hleðslu. — Fasttengd stöð — eigin grein, mæld jarðtenging

Álagsstýring í fjölbýli Inntak 3×80 A

Íbúð 1017,4 kW

Íbúð 2047,4 kW

Íbúð 3024,2 kW

Íbúð 4054,2 kW

Sameign1,8 kW

Samtals 25,0 kWÞak 55,4 kW

Fjórar stöðvar, tvær á fullu afli í einu.
Stýringin færir aflið milli þeirra eftir því hver er í hleðslu.

Löggilding og öryggisstjórnun

Aðeins löggiltur rafverktaki má bera ábyrgð á raflögnum. Löggildingin er ekki skjal í skúffu — henni fylgir kerfi sem er tekið út árlega.

Við verklok

Neysluveituskýrsla

Skilað rafrænt til HMS þegar verki lýkur. Án hennar telst verkið ekki frágengið, sama hvað lagnirnar líta vel út.

Árlega

Innri úttekt

Öryggisstjórnunarkerfið er tekið út að minnsta kosti einu sinni á ári: löggildingar í gildi, mælitæki í lagi, fyrri athugasemdir lagaðar.

4 ár

Verkskrá

Skrá yfir öll verk síðustu fjögur árin, með mæliniðurstöðum og prófunarskýrslum. Við getum flett upp hvaða verki sem er frá 2022.

Þegar við á

Tilkynningar

Rafverktakaskipti, staðgengill í fjarveru og fyrirhuguð nýsmíði á háspennuvirki — allt tilkynnt til HMS áður en verk hefst.

2002Stofnað af Andrési Elíssyni

735Eskifjörður, Fjarðabyggð

24Ár í rekstri

4Ára verkskrá aðgengileg

Fjörðurinn er vinnusvæðið

Frá Eskifirði út í Fjarðabyggð alla: Reyðarfjörður, Neskaupstaður, Fáskrúðsfjörður. Veður og vegalengdir eru hluti af verkáætluninni, ekki afsökun.

Eskifjörður séð af fjallinu: sjórinn, byggðin og klettabeltið. — Eskifjörður — mynd: Jakub Hałun, CC BY 4.0

Fáðu verðhugmynd

Hringdu eða sendu mynd af töflunni

Ein mynd af töflunni og ein af inntakinu duga oftast til að meta verkið — án þess að nokkur þurfi að keyra yfir fjörðinn.
